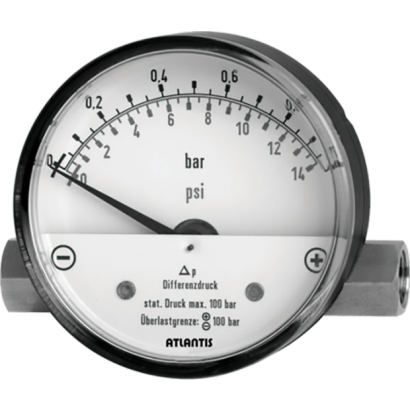

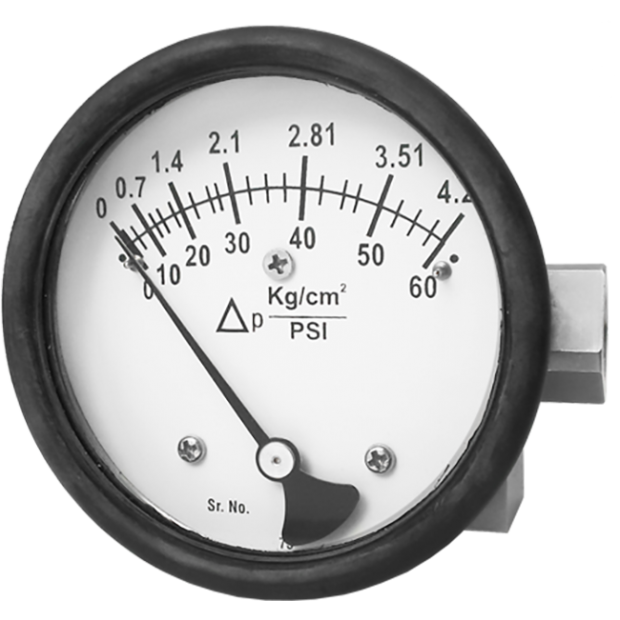

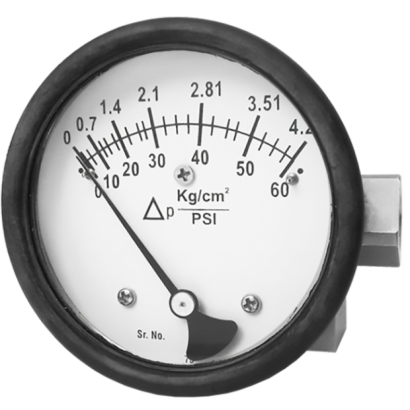

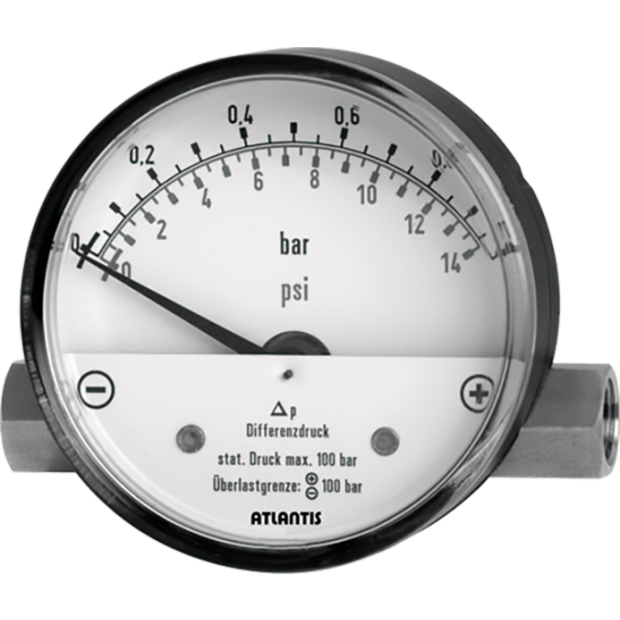

MDH-90EXC 膜片／活塞式差壓錶

特色
■ 提供OEM 服務
■ 標準採用全不鏽鋼磁簧活塞感測元件
■ 可選用鋁殼不鏽鋼膜片式感壓
■ 涵蓋微壓／低、中、高差壓範圍
■ 刻度均經實測，精度可靠

膜片／活塞式差壓錶
型號: MDH-90EXC

特色
■ 提供OEM 服務
■ 標準採用全不鏽鋼磁簧活塞感測元件
■ 可選用鋁殼不鏽鋼膜片式感壓
■ 涵蓋微壓／低、中、高差壓範圍
■ 刻度均經實測，精度可靠

主要規格
▼面徑
Φ2.5", Φ4", Φ4.5"
(選項：Φ96mm)
▼鏡面
安全玻璃
▼安裝型式
左右側接式 (LR)／直立式 (A)／埋入式 (AD)
▼接續部材質
磁簧活塞式：不鏽鋼316
膜片式：鋁合金
▼接續部牙規
螺紋尺寸: 1/4”, 1/2”
螺紋規格: BSP (F), NPT (F)
其他牙規需指定
▼差壓範圍
0…9 to 100 psi (最小可測得25mmAq，需訂製)
▼適用流體
與不鏽鋼兼容的液體及氣體
▼填充流體 (選項)
甘油／矽油
▼環境溫度
0°C to +60°C
▼流體溫度
+80°C
▼防護等級
IP54

其他規格
▼上蓋
橡膠
旋蓋式 (內卡)
▼外殼材質
磁簧活塞式：不鏽鋼304
膜片式：鋁合金
▼指針
鋁烤黑漆
▼面板
全黑刻劃
▼感測元件
磁簧式活塞／膜片
▼機芯
不鏽鋼
▼精度
±3.0%F.S.
(選項: ±2.0%F.S.)
▼工作壓力
穩壓 0.9* 全刻劃
波動 0.8* 全刻劃
▼最大靜壓
≤100bar (選項: 200/400bar)
