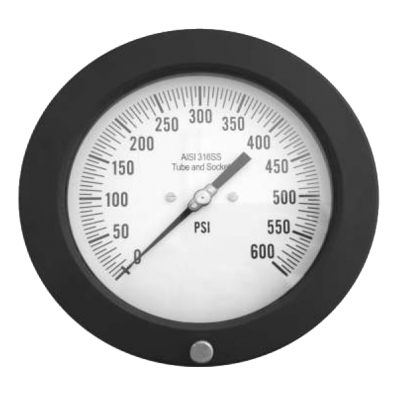

SF-0.5AC 鋁殼安全型壓力錶
SF-0.5AC 鋁殼安全型壓力錶
採用鋁外殼與不銹鋼量測元件，具防爆孔設計，提高安全性能。壓力錶前部加裝防爆隔板，巴登管量測系統可將內部累積能量導至壓力錶背部防爆孔，或是將洩露的介質由壓力錶背部導出。
詳細介紹
型號: SF-0.5AC
簡介
SF-0.5AC壓力錶採用鋁外殼與不銹鋼量測元件，具防爆孔設計，提高安全性能。壓力錶前部加裝防爆隔板，巴登管量測系統可將內部累積能量導至壓力錶背部防爆孔，或是將洩露的介質由壓力錶背部導出。
特色
■ 提供OEM 服務
■ 採用鋁製外殼與不鏽鋼巴登管量測系統
■ 精度±0.5%F.S.
■ 前緣帶錶盤微調鈕
■ 安全型設計，壓力表前部加裝防爆隔板，保護操作人員不會因壓力表突然爆裂而受傷
■ 內構帶高點&低點檔板以確保平穩運作
■ 可改採用鐵殼替代鋁質外殼
■ 背部防爆孔設計，防止過壓使用
■ 帶溫度補償元件
主要規格
▼面徑
4.5”(前緣157mm)
6”(限埋入式，前緣192mm)
▼安裝型式
直立帶邊型 (B)／埋入式帶後孔大圓邊型 (BDE)
▼鏡面
PC (限4.5”)／玻璃 (限6”)
▼壓力接續部
材質: 不鏽鋼316
1/2”NPT (標準)
其他規格可指定
採鎢極氬弧焊
▼壓力範圍
表壓：0…0.6 to 1400bar
負壓：-1…0bar
聯成壓：-1…0 to 20bar
▼適用介質
與不鏽鋼316 兼容的液體及氣體
▼環境溫度
不充油、填充矽油: -40°C to +60°C
填充甘油: -20°C to +60°C
▼流體溫度
不充油: +120°C
填充甘油: +100°C
填充矽油: +200°C
▼防護等級
IP54 (標準)／IP 65 (選項)
其他規格
▼邊框
鋁殼；安全型設計
Epoxy 塗層
▼外殼
不鏽鋼304
▼指針
鋁烤黑漆
微調指針
▼面板
白色鋁面板，全黑刻劃
▼量測元件
巴登管
材質: 不鏽鋼304
▼機芯
不鏽鋼
▼防爆孔&墊圈
氯丁橡膠
▼精度
0.5%
▼工作壓力
穩壓 3/4* 全刻劃
▼過載壓力
≤ 100bar: 1.25 *全刻劃
100 to 600bar: 1.15 *全刻劃
600 to 1600bar: 1.1% *全刻劃
