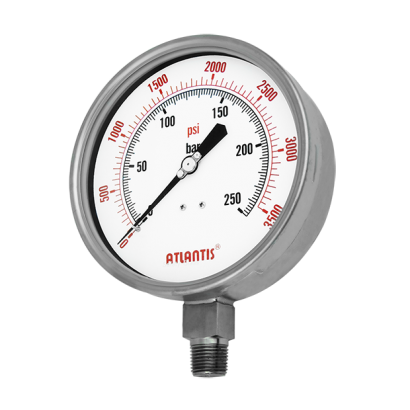

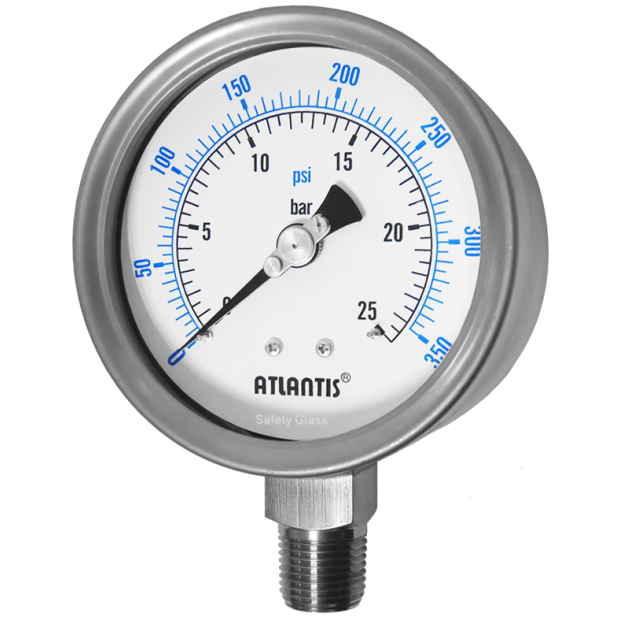

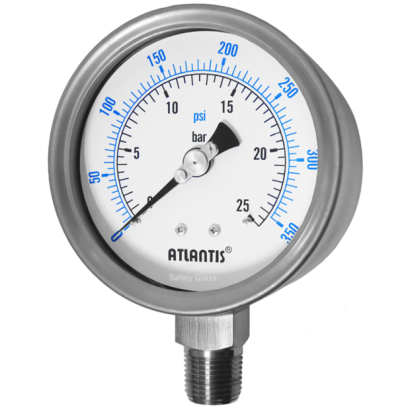

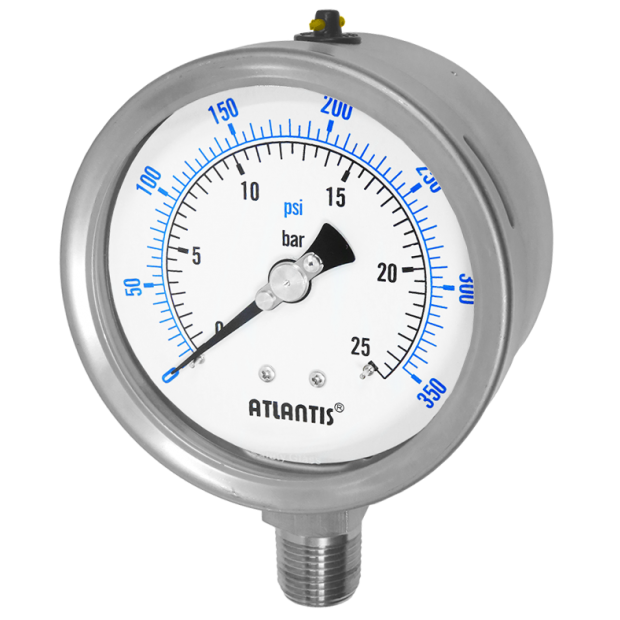

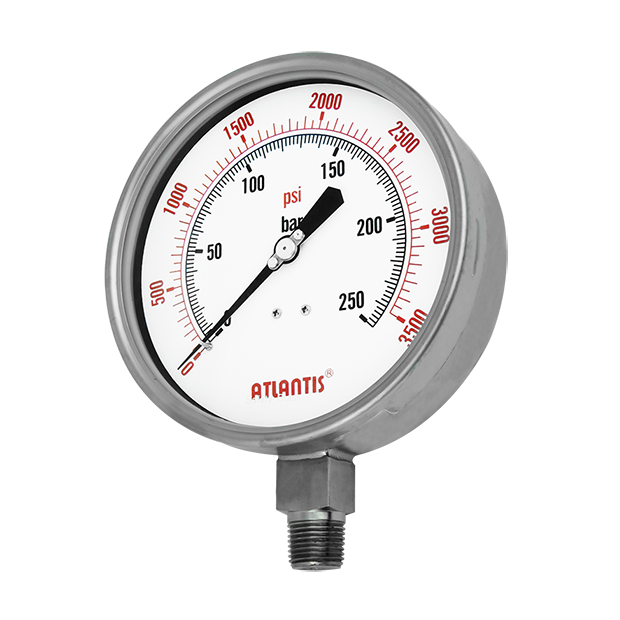

SFBO-SUS 安全型全不鏽鋼壓力錶 (防爆檔板型)
詳細介紹
型號: SFBO-SUS
簡介

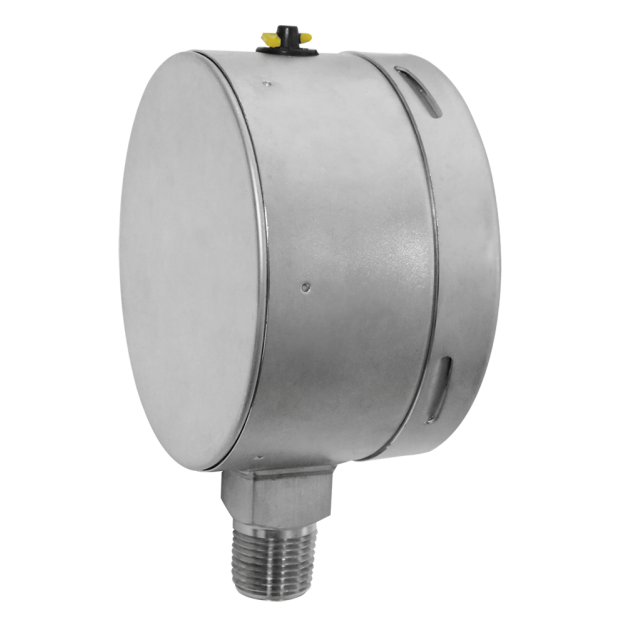

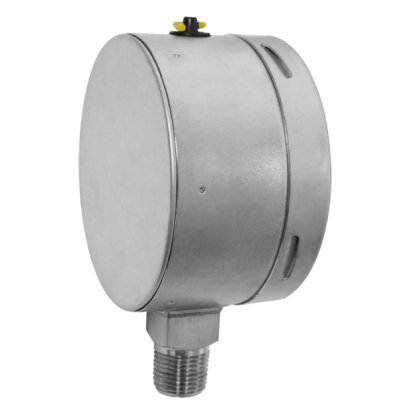

SFBO-SUS 壓力表具防爆片設計，提高安全性能。壓力表前部加裝防爆檔板，巴登管量測系統可將內部累積能量導至壓力表背部防爆片，保護操作人員安全。
特色
■ 提供OEM 服務
■ 專為工業安全場合而設計
■ 面板下有擋板，過壓彈出設計，提升安全等級
■ 接續部焊接處理、流體溫度最高達200℃
■ 全不鏽鋼材質
■ 精度±1.0%F.S.
主要規格
▼面徑
4”, 6”
▼鏡面
安全玻璃
O 環密封
▼安裝型式
直立式 (A)／直立式帶邊 (B)／埋入式偏心牙 (ADE)／埋入式偏心牙帶邊 (BDE)／
▼壓力接續部
材質: 不鏽鋼304
接續部焊接處理／O 環密封
螺紋尺寸: 1/2”
螺紋規格: BSPT, NPT, PF
其他牙規需訂製
▼壓力範圍
表壓▼
0…0.6 to 1000bar
負壓▼
-1…0bar
聯成壓▼
-1…0 to 20bar
▼適用流體
與不鏽鋼304 兼容的液體及氣體
▼填充流體
甘油／矽油
▼環境溫度
乾式、填充矽油: -40℃~60℃
填充甘油: -20℃~60℃
▼流體溫度
乾式: +120℃
填充甘油: +100℃
填充矽油: +200℃
▼溫度影響
每12℃最大誤差±0.3% F.S.
▼防護等級
IP54 (標準) / IP65 (選項)
其他規格
▼上蓋
不鏽鋼
旋蓋式 (內卡)
▼背殼
不鏽鋼304
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
▼感測元件
巴登管
材質: 不鏽鋼316L / Monel 400
▼保護設計
防爆片＋防爆隔板
▼機芯
不鏽鋼
▼精度
±1.0%F.S.
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1*全刻劃
