指針壓力錶

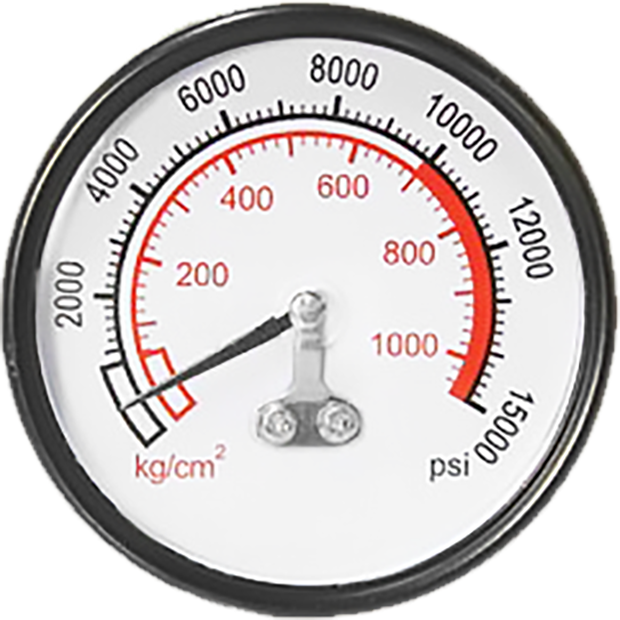

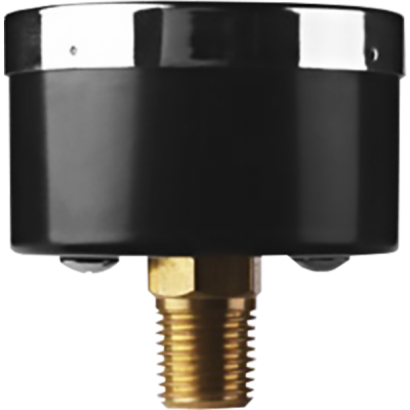

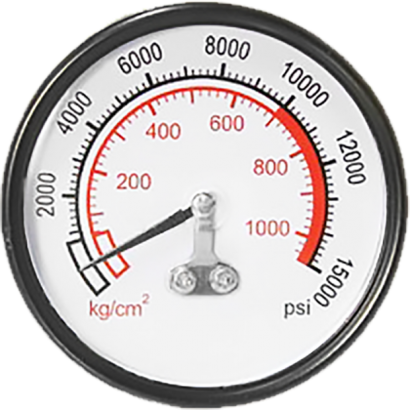

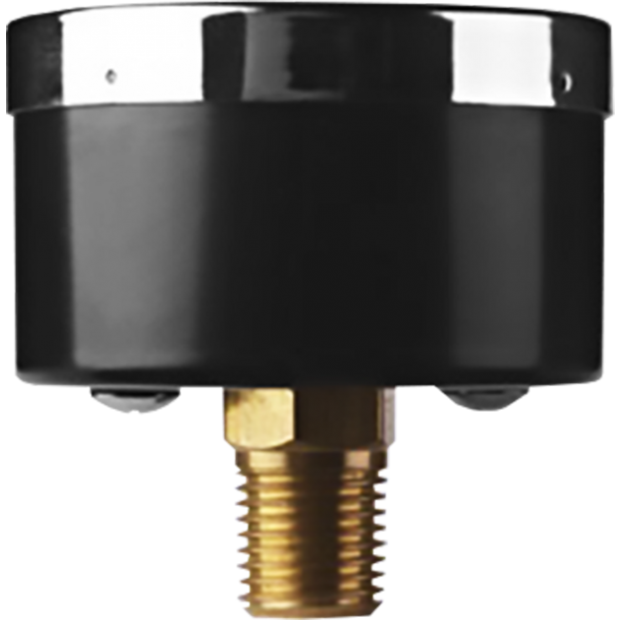

HCP-EPG 高CP值電鍍壓力錶(膜片型)
詳細介紹
型號: HCP-EPG
簡介
採用膜片式壓力錶，運作原理為利用膜片膨脹收縮原理，膜片採用合金鋼經高溫熱處理，確保壽命與性能，耐瞬間壓力衝擊。
特色
■ 提供OEM 服務
■ 耐摔設計－無齒輪與焊接部件
■ 耐高瞬壓－活塞削減壓力
■ 穩定耐震
主要規格
▼面徑
2”／2.5”／3.5”／4.5”
▼安裝型式
直立式 (A)
埋入式中心牙 (ADC) (3.5”只限直立安裝型式)
▼鏡面
玻璃／壓克力 (無密封／PE 墊片)
▼壓力接續部
材質: 銅合金
螺紋尺寸: 1/4”,3/8”
螺紋規格: BSPT, NPT,或指定牙口
其他牙規請於訂購前告知
▼壓力範圍
0~30inHg~400psi (含聯成壓：30inHg~0~150psi 到30inHg~0~400psi)
▼適用流體
與接續部兼容的液體及氣體
▼環境溫度
-40°C to +60°C
▼流體溫度
-20°C to +60°C
▼溫度影響
每12°C 最大誤差±0.3% F.S
▼防護等級
IP43
▼摔落測試
最高1.5m
其他規格
▼上蓋
鐵烤黑漆
旋蓋式 (內卡)
▼背殼
鐵烤黑漆
▼指針
鋁烤黑漆
▼面板
紅黑刻劃
壓力單位、刻度、顏色等可依需求訂製
▼感測元件
膜片 & 活塞
材質: 熱處理合金鋼
▼機芯
銅合金
▼精度
3%-2%-3%
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
脈衝 1*全刻劃
