指針壓力錶
詳細介紹

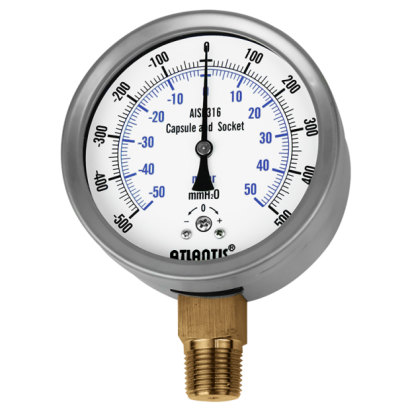

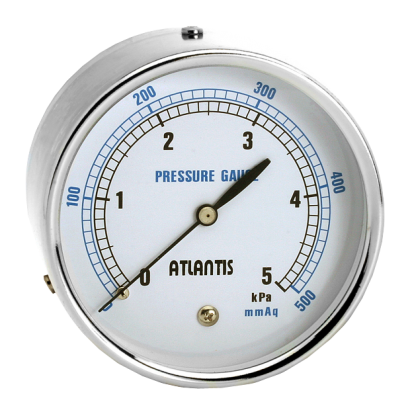

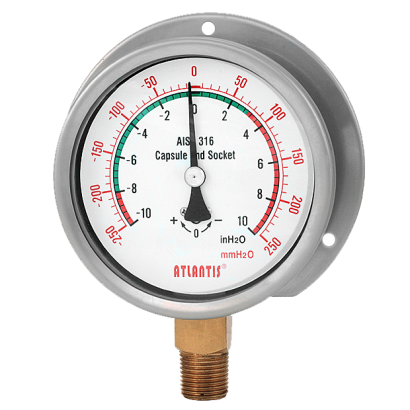

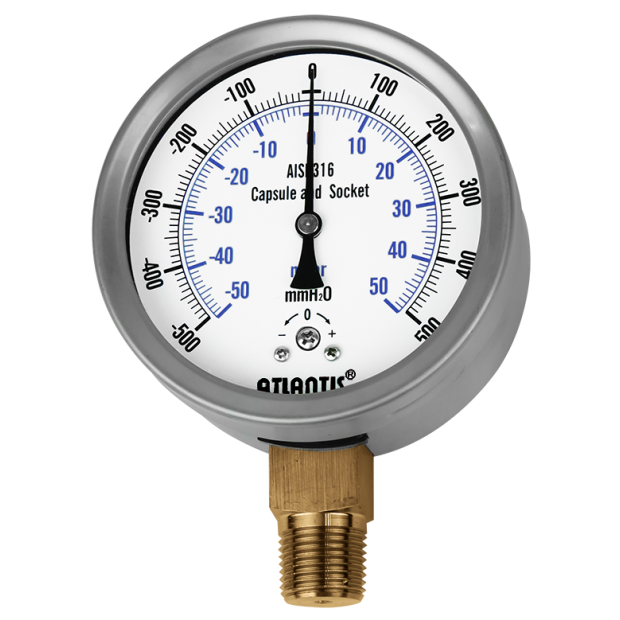

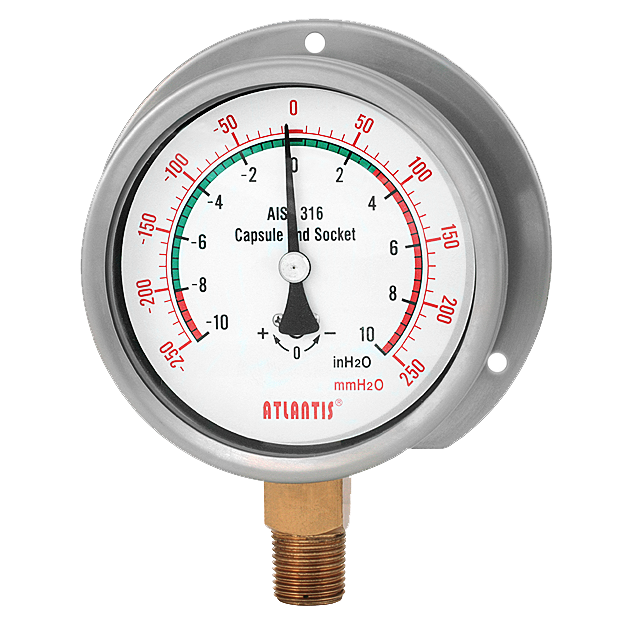

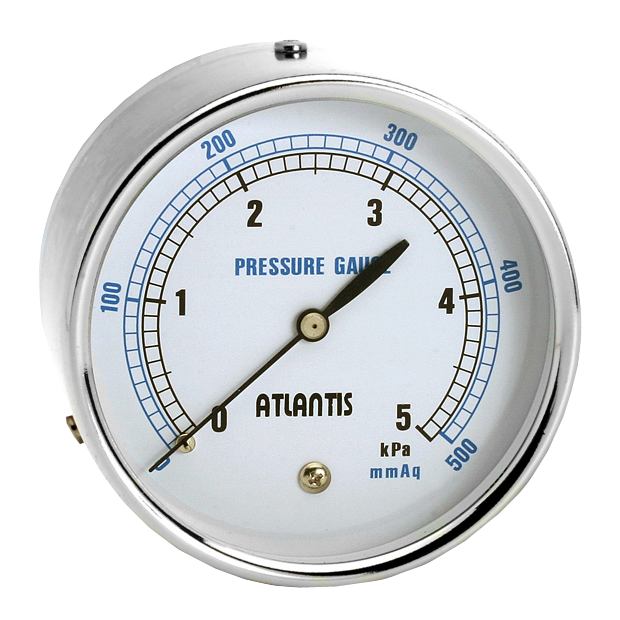

型號: MP-SC
簡介
基本款微壓錶，適用與銅合金兼容的液體及氣體的微壓量測，與黑鐵殼款相比具有較高的精度與防護性。
特色
■ 提供OEM 服務
■ 專為量測微壓設計
■ 最小可測得微壓 160mmAq
■ 外殼不鏽鋼材質
■ 接續部密封處理
主要規格
▼面徑
2”, 2.5”, 3”, 4”, 6”
▼安裝型式
直立式 (A)／直立式帶邊 (B)／埋入式中心牙 (ADC)／埋入式偏心牙 (ADE)／埋入式中心牙帶邊 (BDC) / 埋入式偏心牙帶邊 (BDE) / 埋入式偏心牙附ㄇ架 (UDE) / 埋入式偏心牙帶邊附ㄇ架 (UBDE)
▼鏡面
PC／玻璃
選項: 安全玻璃 (限4”以上)
▼壓力接續部
材質: 銅合金
螺紋尺寸: 1/8”, 1/4”, 3/8”,1/2”
螺紋規格: BSPT, NPT, PF
其他牙規可指定
▼壓力範圍
表壓：0…300 to 6000mmAq (2", 2.5", 3") / 0…160 to 6000 mmAq (4", 6")
負壓：-6000….0 mmAq
聯成壓：±150 to ±3000mmAq (2", 2.5", 3") / ±80 to ±3000mmAq (4”／6”)
▼適用流體
與銅合金兼容的液體及氣體
▼環境溫度
-40°C to +60°C
▼流體溫度
-20 C to +60°C
▼溫度影響
每12°C 最大誤差±0.3% F.S
▼防護等級
IP 54
其他規格
▼上蓋材質
不鏽鋼
▼上蓋固定方式
旋蓋式 (內卡)／卡榫式／螺絲式
▼背殼
不鏽鋼 304
附透氣孔
▼指針
鋁烤黑漆
▼面板
藍黑刻劃
附指針微調鈕
壓力單位、刻度、顏色等可依需求訂製
微壓單位：kPa, mbar, mmH2O, mmAq, mmWC, inH2O
▼感測元件
膜盒
材質: 銅合金
▼機芯
銅合金
▼精度
±3%F.S. / ±2%F.S. (限6")
▼工作壓力
穩壓 3/4* 全刻劃
波動 2/3* 全刻劃
