壓力(不帶顯)

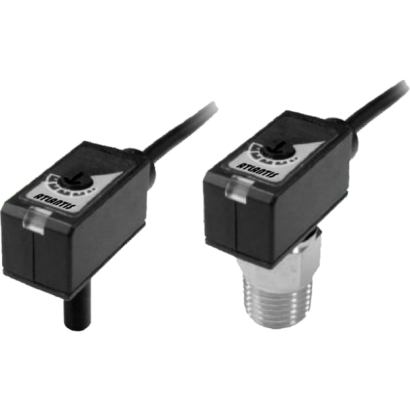

PS-A10系列 迷你型開關輸出傳感器 (三線)
詳細介紹
型號: PS-A10 系列
特色
■ 提供OEM 服務
■ 使用簡便，可直接插入快速接頭使用
■ 體積小，狹小空間方便安裝
■ 節省空間
■ 近距離檢測
主要規格
▼類型
PS-A10P (正壓) / PS-A10V (負壓)
▼壓力接續部
Ø4mm , Ø6mm , R1/8”,M5 , NPT1/8”,M5 , G1/8”(BSPP),M5 , M5*0.8
▼壓力範圍
正壓：0 ~ 0.6 MPa
負壓：-101.3 ~ 0 kPa
▼耐壓力
正壓：1.5 MPa
負壓：0.6 kPa
▼適用流體
非腐蝕性、不可燃性之空氣
▼環境溫度
0°C to +60°C (無水露及不結冰狀態下)
▼環境濕度
35~85% R.H. (無水露)
▼溫度影響
以25°C 為標準, 0~50°C 區間內最大誤差±3% F.S
▼防護等級
IP40
▼測試數據
耐振動：複振幅1.5mm 或10G，每一分鐘10Hz~55Hz~10Hz，X , Y , Z 每個方向各2 小時
耐衝擊：980m/s2 (100G)，X ,Y , Z 每個方向各3 次
其他規格
▼使用電壓範圍
10.8 to 30 VDC (含漣波峰值)
▼最大開關電流
80 mA MAX.
▼消費電流
10 mA MAX.
▼開關輸出
NPN / PNP
▼內部電壓降
NPN ≤ 0.8V
PNP ≤ 0.8V
▼輸出短路保護
有
▼壓力設定方式
旋鈕調整
▼重覆精度
± 1.0%F.S.
▼反應時間
約 1ms
▼應差
≤ 3.0%F.S. MAX.
▼動作顯示燈
指示燈紅色：ON
▼電線規格
外徑 Ø2.6，2 / 3 芯，耐油電線(0.18mm2)
▼重量
約50g (含3 公尺電線)
▼其他需求 (選項)
第三方公證報告
出廠報告
吊牌
