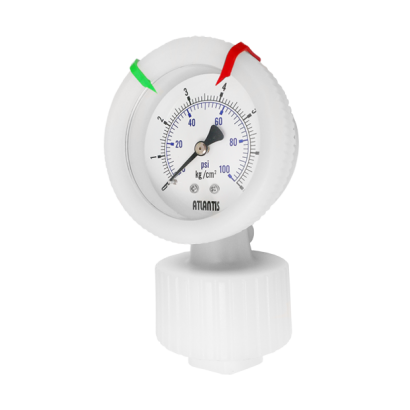

DSPLA 一體化抗蝕隔膜壓力錶 (PVDF 外殼型)
詳細介紹
型號: DSPLA
簡介
DSPLA 隔膜壓力錶為一體化設計，集壓力錶與隔膜功能一體。DSPLA 採用全PVDF 外殼材質，適用低腐蝕性、結晶性及黏稠性等介質的壓力量測。
特色
■ 提供OEM 服務
■ 堅固一體化結構
■ 隔膜及壓力錶外殼皆採用PVDF 材質
■ 具抗強酸及強鹼性能
■ 適用低腐蝕性、結晶性及黏稠性的介質壓力量測
主要規格
▼隔膜外徑
2.5”(65mm)
▼安裝型式
底接
▼鏡面
玻璃
橡膠O 環密封
▼螺紋尺寸
1/2”, 1/4”
▼螺紋規格
BSPT, NPT
公牙／母牙
▼壓力範圍
0-10kg/cm2 (標準)
上限為20kg/cm2 (選項)
(其他壓力單位可指定)
▼環境溫度
-20°C to 60°C
▼流體溫度
+60°C
▼熱變形溫度
+150°C
▼填充流體
無充油／甘油／矽油
▼適用介質
與接續部材質兼容的液體與氣體，具低腐蝕性、結晶性與黏稠性的介質量測
▼防護等級
IP54
其他規格
▼結構
一體式設計 （壓力錶與隔膜一體化）
▼邊框 (壓力錶)
PVDF
▼背殼 (壓力錶)
PVDF
▼外殼 (隔膜)
PVDF
▼量測元件 (壓力錶)
巴登管
材質: 銅
▼量測元件 (隔膜)
膜片
材質: PVDF
▼面板
白色面板，全黑刻劃，面板弧度: 270°
▼指針
鋁烤黑漆
▼指示扣
扣於邊框
材質: ABS
▼機芯
不鏽鋼
▼精度
±1.5%
▼工作壓力
穩壓: 3/4*全刻劃
波動: 2/3*全刻劃
脈衝壓: 1*全刻劃
