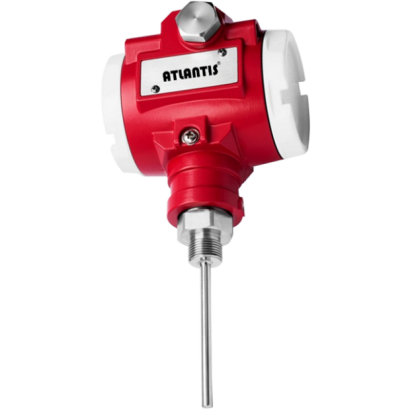

AT200-WRT 一體化溫度傳送器
AT200-WRT 一體化溫度傳送器
採用ASIC&SMT 訊號傳輸模組，可選配內建背光和按鍵操作LCD 顯示模組。一體化耐瞬變電壓模組符合四級標準，適用於惡劣的浪涌電壓場合。它為任何溫度測量應用提供一個靈活、可靠的解決方式。
詳細介紹
型號: AT200-WRT
簡介
AT200-WRT 一體化溫度傳送器採用ASIC&SMT 訊號傳輸模組，可選配內建背光和按鍵操作LCD 顯示模組。一體化耐瞬變電壓模組符合四級標準 (差模電壓2000V，共模電壓4000V)，適用於惡劣的浪涌電壓場合。它為任何溫度測量應用提供一個靈活、可靠的解決方式。
特色
■ 提供OEM 服務
■ 熱電阻溫度傳感器
■ 固定式/活動式安裝型式
■ 快速響應時間: ≤ 200ms
■ 容易安裝
■ 測棒長度: 50mm ~ 5000mm
■ 外徑: 6mm ~ 10mm
■ 安裝一個LCD 顯示模組 (選項)
主要規格
▼過程接續部
安裝型式: 固定式/活動式
材質: 不鏽鋼304 / 不鏽鋼316
螺紋: M20x1.5(M), G1/2”(M), 1/2”NPT, 法蘭DN50PN10-PN40, 法蘭DN25PN10
▼電氣連接
鋁合金接線盒, 2 出線孔, M20*1.5(F), 紅色主體, 白色殼蓋
▼電纜入口保護
請參考型錄 (電氣連接選型說明)
▼溫度範圍
最小: -50℃
最大: 400℃
請參照型錄 (溫度範圍選型說明)
▼適用介質
與接續部材質兼容的液體和氣體
▼測棒插入長度
50 ~ 3000mm
最小插入長度應為保護管外徑的8 倍，測棒末端應到達熱保護管的中心
▼外徑
6 / 7 / 8 / 9 / 10 mm
▼延長管 (選項)
材質: 不鏽鋼304
長度: 50/100/150/200mm
▼工作溫度
-40 ~ 85℃
-20 ~ 70℃ (附LCD 顯示)
▼儲存溫度
-40 ~ 100℃,
-40 ~ 85℃ (附LCD 顯示)
▼濕度
0-95%
▼保護等級
IP67
其他規格
▼外殼
不鏽鋼
防水設計
▼輸出訊號
4~20mA (2 線制)
▼電源供應
標準: 10-30VDC
▼功率消耗
≤500mW@24VDC, 20.8mA
▼絕緣電阻
> 20MΩ (@100VDC)
▼感測元件
Pt100 RTD
▼精度
±0.5% URL (@20±5℃)
(包括線性誤差、遲滯誤差、重複性誤差)
▼穩定性
<±0.05% F.S./年或<0.1℃/年
▼溫度響應
≤±0.005% URL/℃ (@22℃)
▼振動響應
4g/2…100Hz
