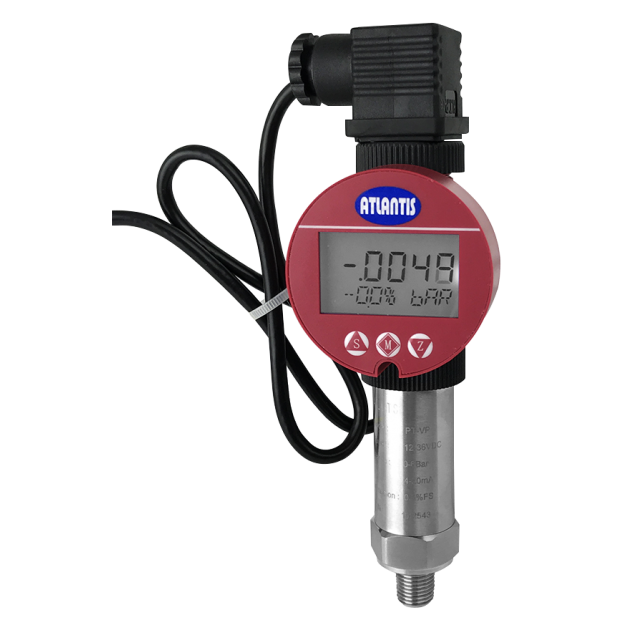

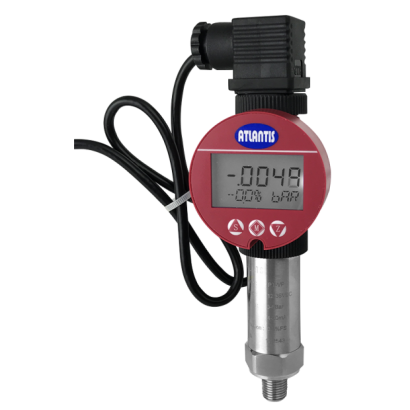

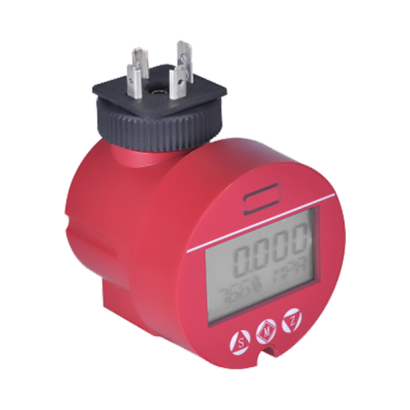

AT-LCD11 智慧型顯示模塊

為三按鍵設計，參數可現場修改校正。350 度可旋轉式顯示螢幕，適用所有訊號為4-20mA 傳送器，滿足現場顯示及控制需求。

智慧型顯示模塊
型號: AT-LCD11

簡介
LCD 智慧型模塊為三按鍵設計，參數可現場修改校正。350 度可旋轉式顯示螢幕，適用所有訊號為4-20mA 傳
送器，滿足現場顯示及控制需求。

特色
■ 可修改4-20mA 對應值
■ 350 度旋轉式顯示螢幕
■ 適用所有4-20mA 傳送器現場顯示
■ 傳送器內部迴路(4-20mA)供電，不需外接電源
■ 30 種以上顯示單位 (壓力、溫度、速度單位)
■ 3 種顯示模式－mA, PV, %
■ 小數後0-4 位切換
■ 4 種開關模式－遲滯 N.O. (常開) / N.C. (常閉) / 窗型 N.O. (常開) / N.C. (常閉)
■ 可設置開關延遲時間
■ 開關警報輸出 (選項)

主要規格
▼螢幕顯示
39 x 23 mm (寬x 高)
350 度可旋轉式螢幕
兩列顯示空間 5-bit/8-bit、7 段 / 16 段帶LCD 背光顯示-19999-99999
類比數位轉換器取樣: 24-bit
▼傳送器電器接口
DIN 43650, female seat / M12*1 (5-pin) female seat
▼系統電器接口
DIN 43650, male seat / M12*1 (5-pin) male seat
▼顯示單位
kPa, MPa, Pa, bar, mbar, psi, mH₂O, mmH₂O, cmH₂O, mmHg, Torr, atm, kg, g, mg, N, kN, ℃, ℉, K, %RH, %, VOL, PPM, %LEL, pH, m, cm, mm, inch, m/s, Ω, kΩ, mV, V
▼環境溫度
-20 to 70℃
▼環境濕度
5-85% R.H.
▼抗振性能
振動測試: 20g (20-5000Hz)
衝擊測試: 100g/11ms
▼防護等級
IP55
▼認證
EMC: EN61326
▼保固期限
一年

其他規格
▼外殼
材質: ABS+PC
顏色: 紅/黑
▼顯示模式
mA, PV, %
▼輸入訊號及輸出訊號
4-20 mA
▼電源供應
4-20mA 迴路供電
8VDC (最大壓降)
▼精度
0.1% F.S., ±1 位數
▼延遲時間
0-255ms
▼開關種類
遲滯 N.O. (常開) / N.C. (常閉)
窗型 N.O. (常開) / N.C. (常閉)
▼開關警報數量 (選項)
PNP/NPN x2 (Max)
▼錯誤警示
低電流警報: 3.5mA
高電流警報: 23mA
▼最大負載
最大連續負載120mA
▼數值更新頻率
最快 10 次/秒
▼絕緣能力
500V/100MΩ
▼電路保護
短路保護
極性反接保護
▼重量
約100g
