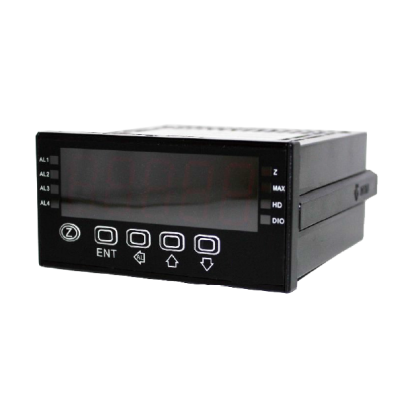

ATM-MF5H-A 5位數多功能量測錶(類比訊號)
ATM-MF5H-A 5位數多功能量測錶(類比訊號)
特色
■ 提供OEM 服務
■ 最高精度達±0.2%
■ 電壓及電流輸入可達600V 及10A 以上
■ 電壓及電流顯示解析度最高達10μV 及10μA
■ 小數點位數可調
■ 高安全性及穩定性
■ 外殼材質採用防燃PC，安全性高
■ 防護等級 IP 65 (須加裝防水殼)
■ 提供OEM 服務
■ 最高精度達±0.2%
■ 電壓及電流輸入可達600V 及10A 以上
■ 電壓及電流顯示解析度最高達10μV 及10μA
■ 小數點位數可調
■ 高安全性及穩定性
■ 外殼材質採用防燃PC，安全性高
■ 防護等級 IP 65 (須加裝防水殼)
詳細介紹
型號: ATM-MF5H-A
特色
■ 提供OEM 服務
■ 最高精度達±0.2%
■ 電壓及電流輸入可達600V 及10A 以上
■ 電壓及電流顯示解析度最高達10μV 及10μA
■ 小數點位數可調
■ 高安全性及穩定性
■ 外殼材質採用防燃PC，安全性高
■ 防護等級 IP 65 (須加裝防水殼)
主要規格
▼尺寸
96 x 48 mm
▼電源電壓
AC/DC 100~240 / AC/DC 24~60V
▼容許電源電壓範圍
AC/DC 85~ 265V / AC/DC 22~90V
▼輸入信號(電壓)範圍
0-50mV / 0-5V / 1-5V / 0~10V / 0-36V / 0-300V / 0-600V
▼輸入信號(電流)範圍
0-20μA / 0-200 μA / 0-2 mA / 0-20 mA / 0-200mA / 4-20mA / 0-2A / 0-5A / 0-10A
▼輸入訊號
交流電壓、交流電流
▼輸出信號
類比線性輸出 / DC 0(4)~20mA / 0~5(10)V
▼警報方式
2~4 組繼電器 / 2~4 組O.C
▼工作溫度
0°C to +60°C
▼儲存溫度
-10°C to 70°C
▼工作濕度
20-90% R.H. (非結冰、露)
▼儲存濕度
20-90% R.H. (非結冰、露)
▼溫度係數
≦ 100ppm (0~60℃)
其他規格
▼消耗功率
< 6VA (全功能運作)
▼精度
顯示: ±0.2% (±1 位數)
類比輸出: ±0.2%
▼外殼材質
PC UL-94V0
▼固定方式
盤面式安裝
▼取樣方式
雙斜率積分法
▼取樣頻率
16 cycles/秒
▼參數設定
以按鍵輸入設定
▼螢幕顯示
0.8”高亮度紅色 LED
▼顯示範圍
-19999~99999
調零範圍: -19999~99999
▼輸出調整範圍
Zero: -40% ~ +40%
Span: -40% ~ +20%
▼輸出解析度
15 bit
▼輸出反應速度
< 250 ms (0~90%)
▼輸出能力
<0.2W; 負荷 500Ω
輸出電壓 (10V): ≦ 20mA
輸出電流 (20mA): ≦ 10V
▼輸入阻抗
電壓:
> 2V: 20KΩ/V
≦ 2V: 大於 200MΩ
電流:
≧ 0.2A: 100mV (端點壓降)
< 0.2A: 1V (端點壓降)
▼通訊協議
RS-485 Modbus RTU 模式
▼通訊傳輸速率
38400 / 19200 /9600 / 4800 bps
▼絕緣性
輸入 / 輸出 / 電源 / 外殼之間
▼絕緣阻抗
≧100MΩ / DC 500V
▼耐壓能力
2 KVac/分
▼重量
約 450g
▼配件
面蓋/端子保護蓋/左右固定支架/螺絲
