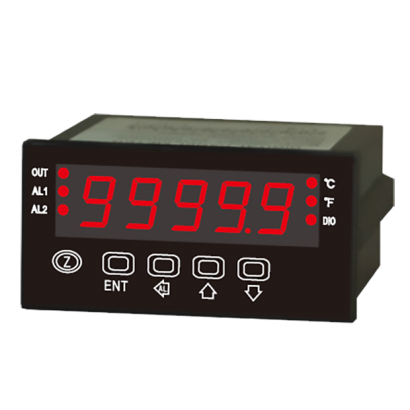

ATM-DC5H-TC 5位數微電腦型熱電偶溫度顯示控制錶
ATM-DC5H-TC 5位數微電腦型熱電偶溫度顯示控制錶
特色
■ 可測量多種熱電偶 (K, J, E, R. S, B, T 型)
■ 0.56”高亮度紅LED 顯示
■ 顯示範圍:-19999~99999
■ 可切換溫度顯示單位 (℃/℉)
■ 高穩定性
■ 外殼材質採用防燃PC，安全性高
■ 可測量多種熱電偶 (K, J, E, R. S, B, T 型)
■ 0.56”高亮度紅LED 顯示
■ 顯示範圍:-19999~99999
■ 可切換溫度顯示單位 (℃/℉)
■ 高穩定性
■ 外殼材質採用防燃PC，安全性高
詳細介紹
型號：ATM-DC5H-TC
特色
■ 可測量多種熱電偶 (K, J, E, R. S, B, T 型)
■ 0.56”高亮度紅LED 顯示
■ 顯示範圍:-19999~99999
■ 可切換溫度顯示單位 (℃/℉)
■ 高穩定性
■ 外殼材質採用防燃PC，安全性高
主要規格
▼面徑
96 x 48 mm
▼熱電偶輸入
Ｂ型: 200~1800℃
E 型: -185~900℃
J 型: -200~200℃
K 型: -200~1360℃
R 型: 0~1760℃
S 型: 0~1750℃
T 型: -200~395℃
▼供應電源
AC/DC 100~240V / AC/DC 22~60V
▼消耗功率
< 8.5VA (全功能輸出)
▼輸出
1 段主控警報 / 2 段警報 / 類比輸出 / Loop power 輸出 / RS-485
備註: 上述為選用功能，多種輸出型式可同時並存
▼運作溫度
0°C to +60°C
▼存放環境溫度
-10°C to 70°C
▼運作濕度
20-90% R.H. (非凝露)
▼存放環境濕度
20-90% R.H. (非凝露)
▼溫度係數
100ppm/℃ (0~60℃)
▼溫度誤差
標準: 25℃
最大誤差： 0.3% F.S/year
其他規格
▼精度
±0.2% F.S.
▼冷接點補償
±0.5℃
▼顯示螢幕
0.56”高亮度紅LED
▼取樣頻率
16 cycles/秒
▼顯示範圍
-19999~99999
調零範圍: -19999~99999
▼過載顯示
doFL / ioFL or -doFL / -ioFL
▼極性顯示
輸入訊號相反時顯示「-」
▼斷線顯示
與熱電偶斷線時顯示「OPEn」
▼參數設定
以按鍵輸入設定
▼資料儲存方式
EEPROM
▼警報動作方向
「≧ (Hi) on」 或 「< (Lo) on」
▼警報延遲動作時間
0~99 秒
▼繼電器接電容量
AC 277V / 7A
DC 30V / 7A
▼比例控制區間
0~999%
▼比例控制時間
0~99 秒
▼類比輸出解析度
15 bits
▼類比輸出反應速度
< 250 ms (0~90%)
▼類比輸出推動能力
電壓輸出: < 20mA
電流輸出: < 10V
▼通訊協議
RS-485 Modbus RTU mode
▼通訊傳輸速率
38400 / 19200 /9600 / 4800 bps
▼耐壓能力測試
1.5KVac/分 (輸入/電源)
▼輸入阻抗
電壓:
> 2V: 20KΩ/V
≦ 2V: 大於200MΩ
電流:
≧ 0.2A: 100mV (端點壓降)
< 0.2A: 1V (端點壓降)
