PT-VP 通用型壓力傳送器
PT-VP 通用型壓力傳送器
採用擴散矽壓力芯體做為敏感元件，內置處理電路將傳感器mV 信號轉換為標準電壓、電流信號輸出，可與電腦、控制儀表、顯示儀表等一同使用。PT-VP 選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行遠距離信號傳輸。
詳細介紹
型號: PT-VP
簡介
PT-VP 通用型壓力傳送器採用擴散矽壓力芯體做為敏感元件，內置處理電路將傳感器mV 信號轉換為標準電壓、電流信號輸出，可與電腦、控制儀表、顯示儀表等一同使用。PT-VP 選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路，可進行遠距離信號傳輸。
特色
■ OEM 服務
■ 一體化全不鏽鋼設計，安裝方便，可於惡劣環境中長期使用
■ 多種電器接頭與接續形式提供選擇
■ 量程範圍廣: -100kPa⋯0~10kPa⋯100MPa
■ 抗振、抗衝擊、耐腐蝕設計
■ 抗干擾強、長期穩定性佳
■ 可校正零點與滿量程
主要規格
▼壓力接續部
M20 x 1.5, G1/2”, M14x1.5, G1/4”(公), G1/4”(母), 1/2”NPT, 1/4”NPT, 1/4”PT
材質: SS304
▼電器接頭

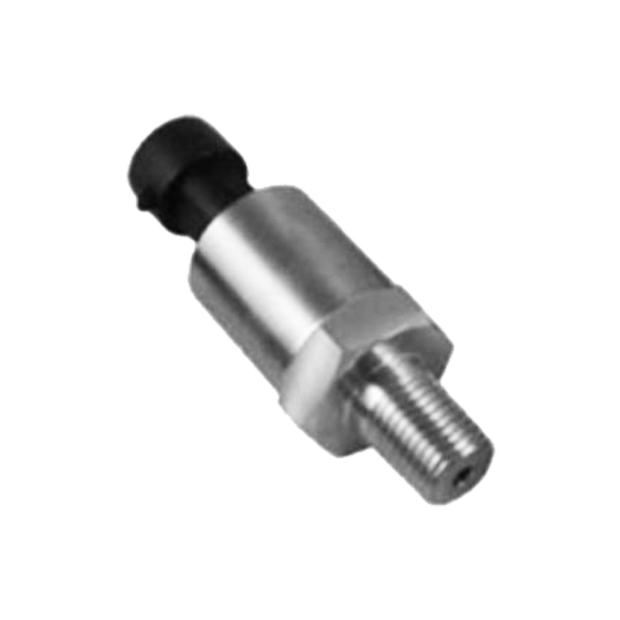

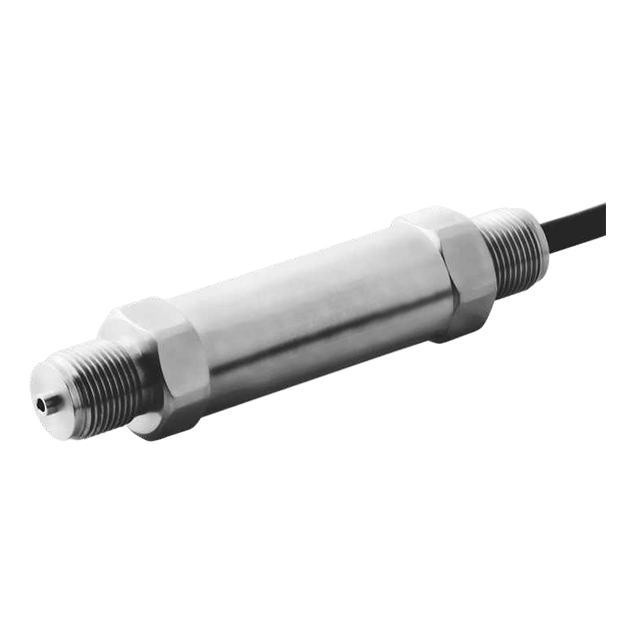

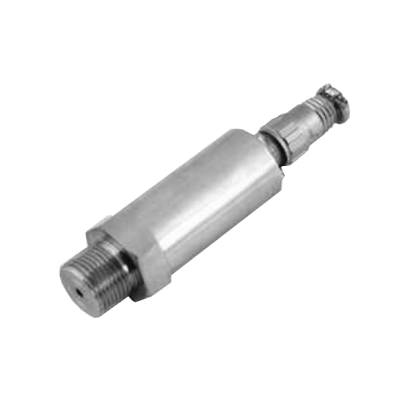

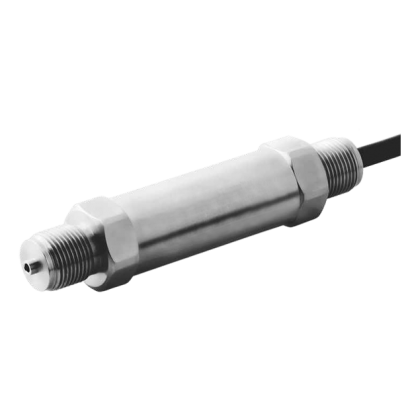

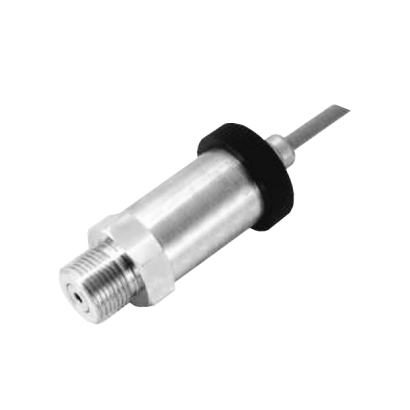

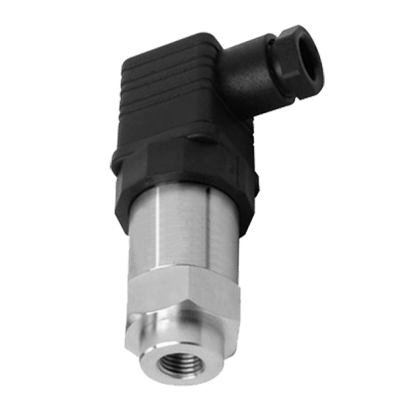

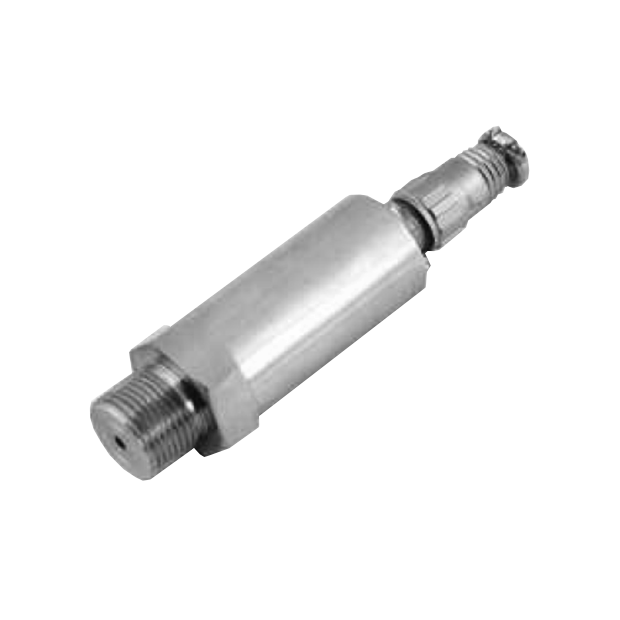

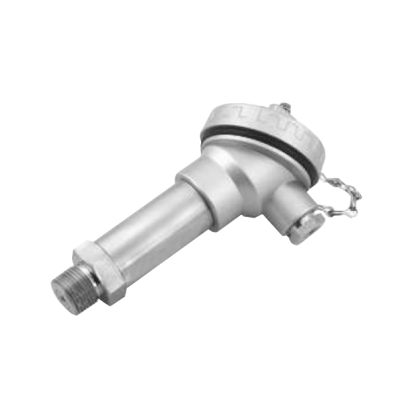

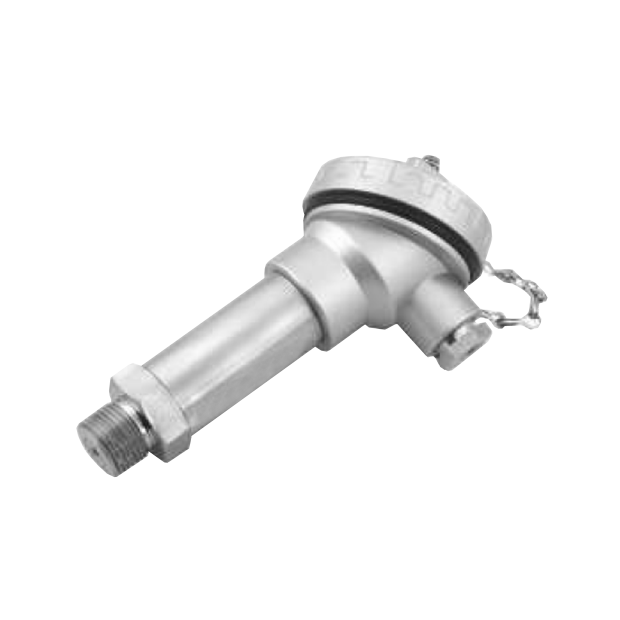

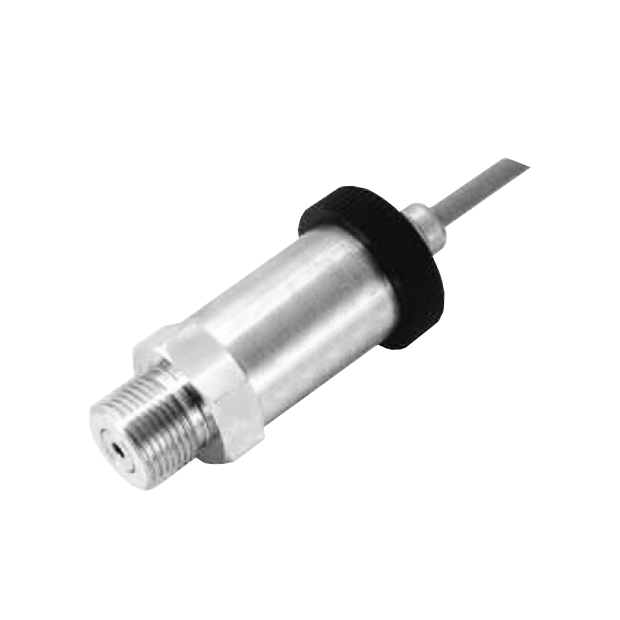

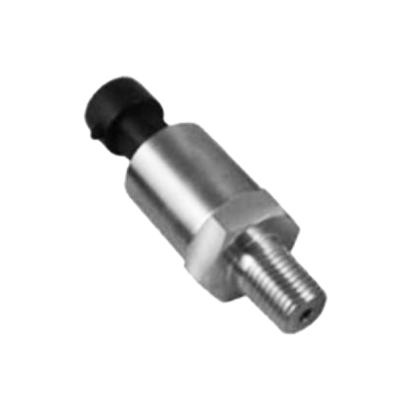

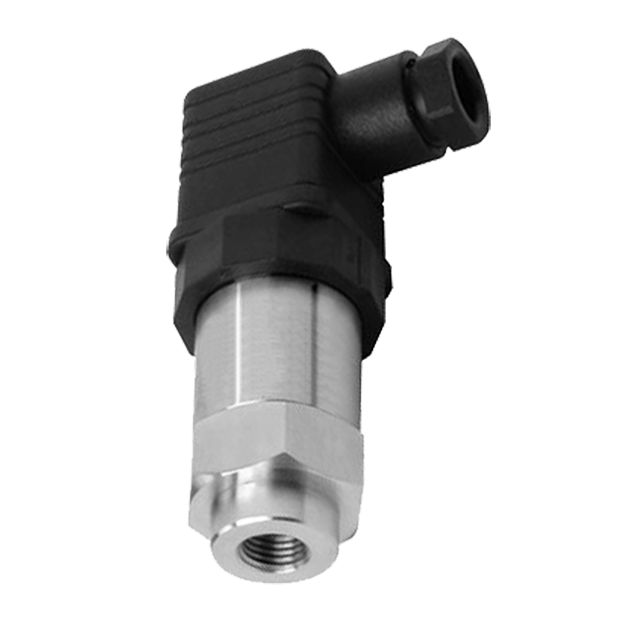

赫斯曼接頭 / 赫斯曼出線 / 直接出線 / 派克接頭 / BP3 鋁殼 / 航空插頭
▼密封墊圈
NBR
▼壓力範圍
-100kPa…0~10kPa…100MPa
▼壓力種類
表壓 / 密封壓 / 絕壓 / 聯成壓
▼適用流體
與不鏽鋼304 兼容的液體與氣體
▼使用環境溫度
-20 to 85℃
▼儲存溫度
-40 to 125℃
▼耐震測試
機械振動: 20g (20-5000Hz)
衝擊: 100g (11ms)
▼防護等級
IP 54 (赫斯曼接頭)
IP 65 (派克、鋁殼)
IP 67 (航插、出線型)
▼防爆等級 (選項)
Exia II CT6
其他規格
▼外殼
不鏽鋼
▼電源供應
24VDC / 12VDC
▼輸出訊號
4~20mA, 1~5V, 0~5V, 0~10V, 0.5~4.5V
▼量測元件
擴散矽壓阻芯體
壓力傳感器
材質: 不鏽鋼316L
▼零點&滿量程溫飄
±1.5% F.S. max (@-10~70℃)
▼精度
0.5% F.S. (標準) / 0.3% F.S. (選項) / 0.1% F.S (選項)
▼穩定性
±0.2% F.S. /年
▼響應時間
≤1ms (壓力上升至90%F.S.)
▼絕緣阻抗
100MΩ, 250VDC
▼補償溫度
-10 to 70℃ / -20 to 85℃ (選項)
▼過壓使用
1.5*F.S.
▼EMC 浪湧
(IEC61000-4-5) 2KV
▼EMC 靜電
(IEC61000-4-2) 接觸放電8KV
空氣放電15K
