冷媒錶主要用於汽車製冷系統的維修，可以用於製冷系統的加壓和抽真空作業，也可用於空調製冷劑的加注，並顯示空調系統的實時壓力。
冷媒錶主要由兩個壓力錶(低壓錶和高壓錶)、兩個手動閥(低壓手動閥和高壓手動閥)、軟管和接頭組成。
高壓錶用於檢測製冷系統高壓側的壓力，低壓錶用於檢測製冷系統低壓側的壓力或真空度，低壓錶順時針方向大於零的讀數為壓力刻度；逆時針方向小於零的讀數為真空刻度，高壓錶的讀數範圍一般大於低壓錶。

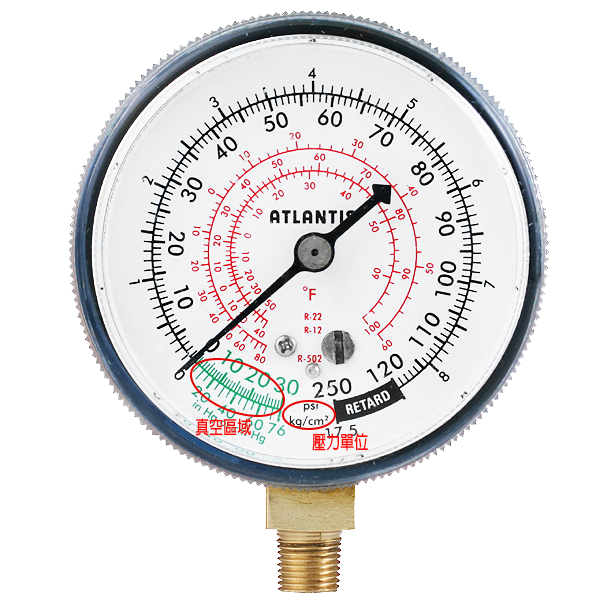

上圖低壓錶的綠色區域顯示的是真空數值，上面單位是inHg，下面單位是cmHg，正壓單位是psi及kg/cm2。
冷媒錶內部構造是什麼樣的？

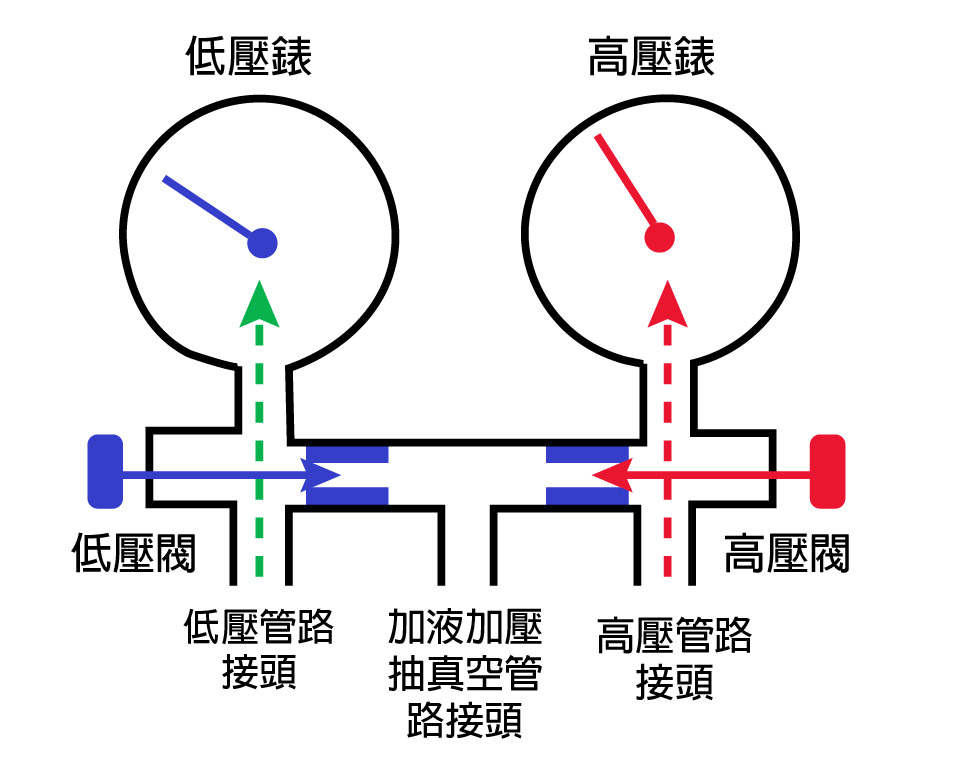

如上圖所示，當低壓和高壓閥門關死時，低壓管路和低壓錶接通，高壓管路和高壓錶接通，高低壓管路與加液管路都不同。

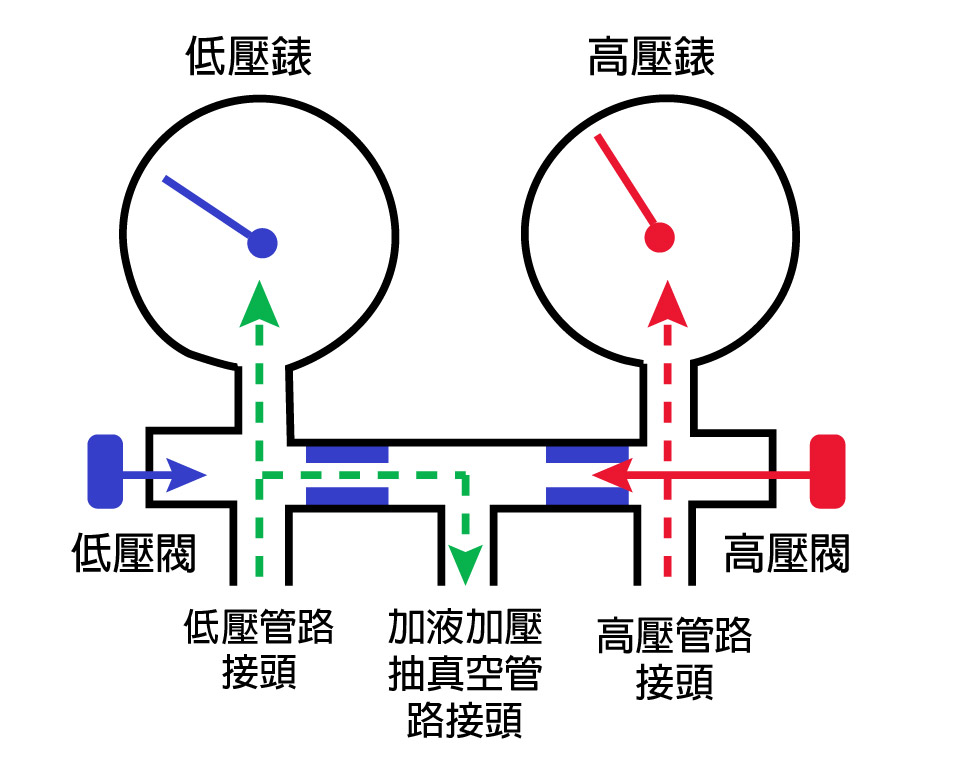

當打開低壓閥門，關閉高壓閥門時，低壓管路不僅和低壓錶接通，而且和加液管路接通。

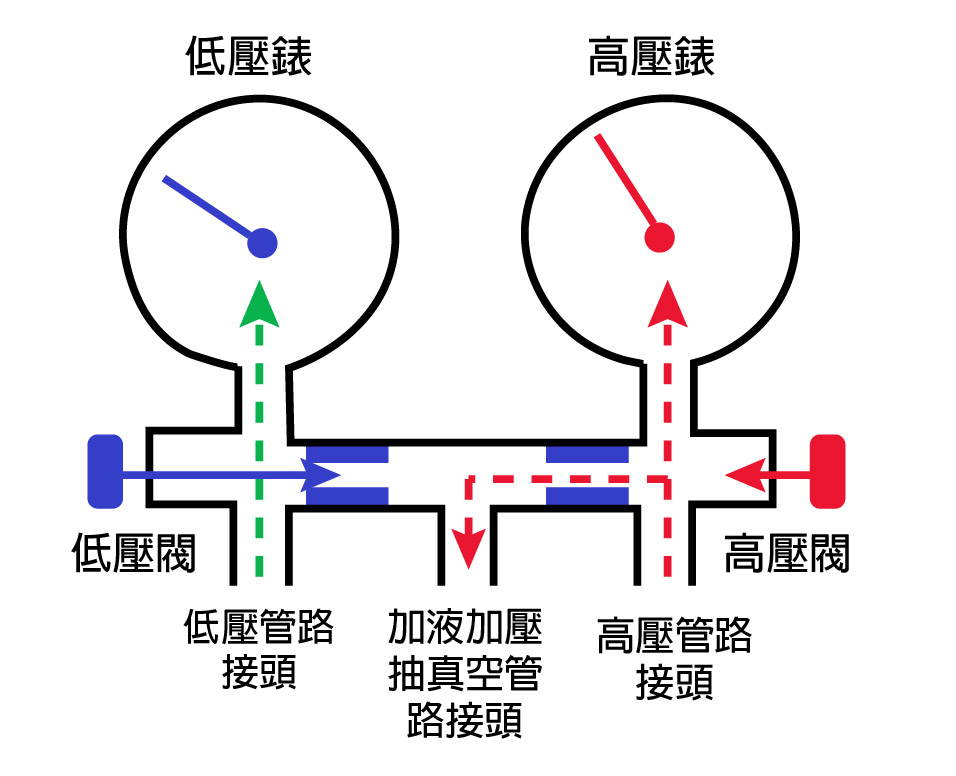

當打開高壓閥門，關閉低壓閥門時，高壓管路不僅和高壓錶接通，而且和加液管路接通。
冷媒錶的使用
冷媒錶是維修空調系統的常用設備，在使用時一定要按照規範操作，以防意外或事故發生。
- 壓力測量：測量空調系統壓力時，首先關閉壓力錶的高低壓閥門，然後把壓力錶的高低壓管路連接到空調系統的高低壓檢測口上，此時壓力錶顯示的數值就是空調系統當前的壓力。可以通過壓力錶顯示的高低壓數值對空調系統的故障進行分析。
- 抽真空和打壓：在對空調管路進行抽真空或著打壓時，需要和真空泵配合使用，利用真空泵吸氣和排氣的功能進行抽真空或者打壓操作。把壓力錶紅色和藍色的高低壓管路連接到空調統的高低壓檢測口上，將黃色的中間館連接到真空泵街頭上，打開真空泵，打開壓力錶相應的閥門，開始打壓或者抽真空，結束之後首先關閉高低壓閥門，再關閉真空泵。
- 注意事項：
- 在對空調系統進行打壓時，因低壓錶的量程較小，所以最好從高壓側接入，防止因為壓力過高而損壞低壓錶。
- 空調管路承受高壓的能力有限，所以不要將壓力打的太高。
