認識防水防塵IP代碼

認識防水防塵IP代碼-國際防護等級認證
國際防護等級認證也稱作異物防護等級或IP代碼,就是產品的防塵防水等級。有時候也被叫做「防水等級」「防塵等級」等。

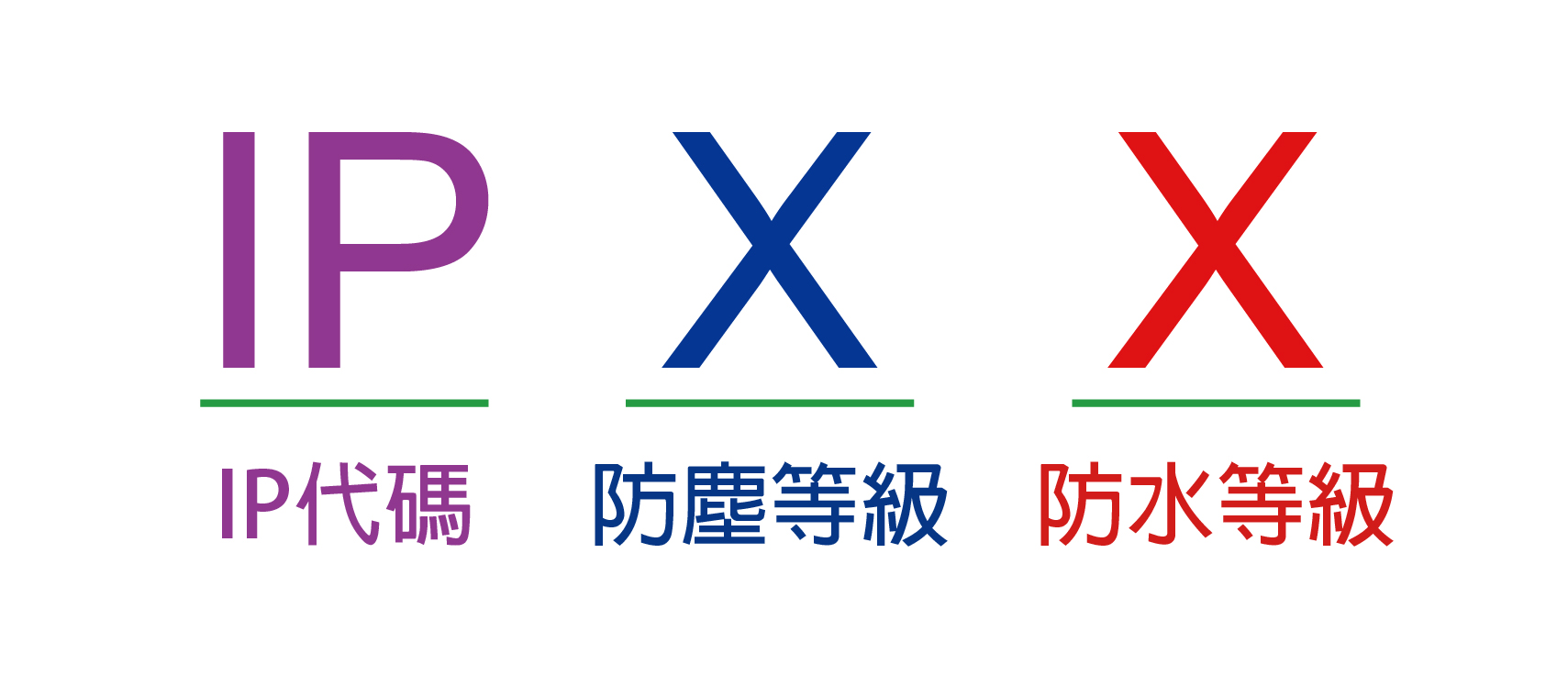

所以看到商品規格說明有提到【IP66】時,就代表商品具有防塵及防水的能力,而這兩個數字所代表的意義如下:

防塵等級

等級 異物大小 描述
0 無任何防護
1 >50mm 可避免大面積的表面接觸,如手背
2 >12.5mm 可阻擋手指大小或相似大小的物體
3 >2.5mm 能阻止螺絲起子等工具進入
4 >1mm 隔絕電線、細小尖端的工具或螞蟻等昆蟲爬入
5 防塵 完全防止接觸,但不完全防止灰塵進入,必須有足夠的數量才能對設備正常運作造成影響
6 完全防塵 灰塵無法進入,完全防止接觸











而當不符合任一種情況時,該位數字被字母"X"替代,例如:IPX7
但是要注意的是通過的測試機器不防肥皂水、海水,因為特殊液體可能造成防水塗料褪去,而且摔過的機器也千萬不要再嘗試下水!不管是再細微的裂縫都有可能滲水進去,防水性也會隨著時間而損耗,因為防水橡膠會老化脆裂,時間一久可能就漸漸無效。


防水等級

等級 防護 測試目標 細節
0 無防護
1 滴水 阻擋垂直水滴,如毛毛雨 測試時間:10分鐘
水量:1mm/1min
2 傾斜15°滴水 設備傾斜15°以內仍可阻擋垂直水滴 測試時間:10分鐘
水量:3mm/1min
3 噴霧 設備以60°內的水霧落在上面無負面效果 測試時間:10分鐘
水量:10L/1min
水壓:50-150 kPa
4 潑濺 水從任何角度潑濺到設備上無負面效果 測試時間:5分鐘
水量:10L/1min
水壓:50-150 kPa
5 低壓水柱 從噴嘴(6.3mm)射出的水柱從任意角度噴射到設備外殼尚無負面效果 測試時間:3分鐘
水量:12.5L/1min
水壓:距離為3M時30kPa
6 高壓水柱 從噴嘴(12.5mm)射出的加壓水柱從任意角度噴射到設備外殼尚無負面效果 測試時間:3分鐘
水量:100L/1min
水壓:距離為3M時100kPa
7 浸入水中最多1M 設備在明確的條件內,可以浸於1米的水深達30分鐘 測試時間:30分鐘
設備高度低於850mm時,設備外殼最低點需浸沒於水面以下1000mm。
設備高度大於850mm時,設備外殼最低點需浸沒於水面以下150mm。
8 浸入水中超過1M 可以浸於超過1米的水深,製造商必須說明實際的深度,也可指水可以進入但不會造成負面效果 測試時間:持續浸入水中至少1小時
深度由製造商指定,市面上防水等級IPX8手機測試深度通常為2M。
9K 高溫高壓水柱 設備可在製造商指定的條件下承受近距離的高溫高壓水柱沖擊 測試時間:於四個角度下各30秒(共2分鐘)
水量:14~16L/1min
水壓:距離為0.1~0.15M時8~10MPa
水溫:80℃
